Termosaldatura per sacche PP

Lo scopo della nostra azienda è la progettazione e realizzazione per soddisfare la clientela di linee automatiche di Saldatura sacche IV’s, con assistenza al cliente nella scelta del contenitore in base al prodotto con cui riempire le sacche.

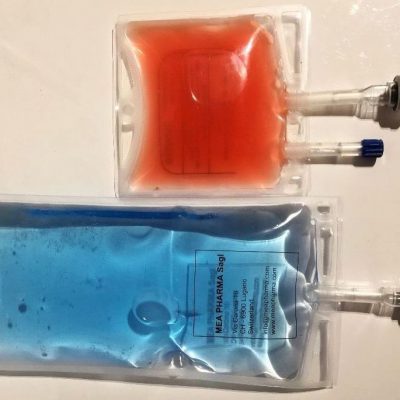

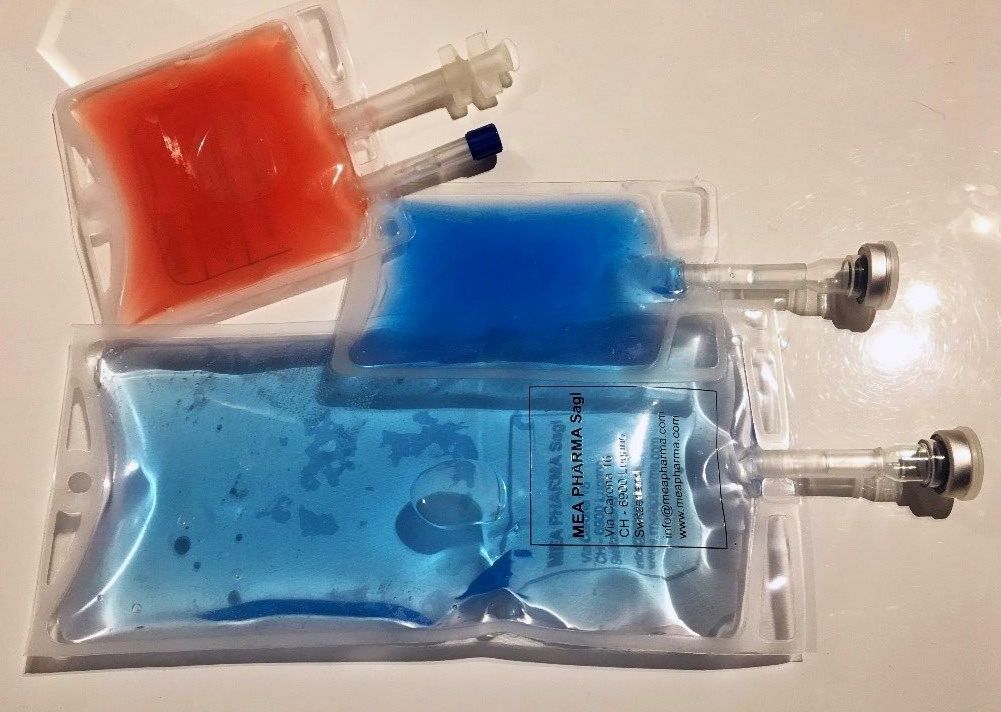

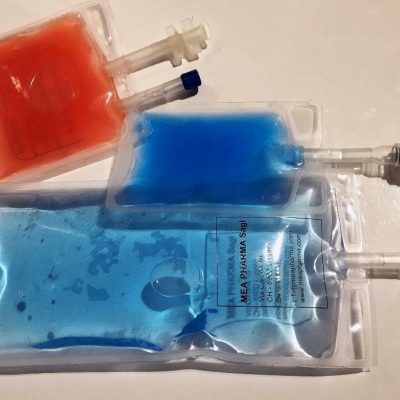

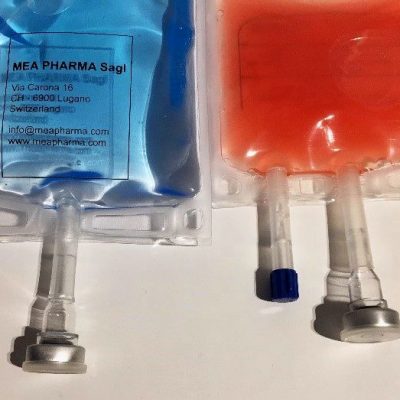

Costruiamo linee automatiche di saldatura sacche per la produzione di sacche in PP “Polyolefine” (PVC Free) ad uso farmaceutico per soluzioni liquide iniettabili IV’s, idonee per riempimento manuale o automatico con sterilizzazione dopo riempimento a 121 °C.
Inoltre progettiamo e fabbrichiamo riempitrici semi automatiche per sacche IV’s in PP idonee a riempire sacche da 50 a 1000 ml oppure da 2000 a 5000 ml.
É possibile fornire la linea completa di produzione – riempimento e chiusura delle sacche in linea automatica.

Termosaldatura per sacche PP

Anni di esperienza in questo settore ci permettono di offrire linee collaudate ed affidabili con un supporto “on line” per assistenza tecnica ed aggiornamenti software a distanza, senza necessità di spostare i tecnici.

Tutta la componentistica meccanica e elettronica è di tipo commerciale, onde permettere all’utilizzatore un’immediata disponibilità in loco dei pezzi di ricambio, riducendo così i costi di gestione della linea.

Con la stessa linea è possibile produrre sacche per piccoli volumi 100/250/500 ml oppure 500/1000, ml fino a 2000/3000 ml.

Stampa in linea delle sacche con diverse tecniche di stampa, in funzione delle esigenze del cliente possiamo fornire stampanti a caldo di nostra produzione oppure integrare le stampanti richieste dal cliente nel sistema di gestione della macchina.

Nel rispetto delle norme di fabbricazione GMP, la macchina è prevista per essere installata in camera bianca classe “D” – ISO 8 – Class 100’000.
Completa di protezioni anti-infortunistiche, secondo le più recenti leggi e normative EU in materia, garantisce un elevatissimo standard di sicurezza.

I films sono lavorabili: normalmente si parte da film da 190 a 250 micron bobinato in doppio. Vengono prodotte 2 sacche a ciclo, tra le 2 sacche non ci sono sfridi in modo da ridurre al minimo gli scarti di produzione.
Sono utilizzabili tutti i film dei principali produttori di film PP.

Tubetti montati su bobine di svolgimento, vengono tagliati a misura secondo specifiche delle sacche.
Il diametro dei tubetti, standard per le sacche 6,2 x 8,2 mm, potrebbe variare secondo esigenze del cliente.

Caratteristiche principali della linea di Saldatura

Produzione oraria:

  • 1’500 sacche ora con 1 operatore

Utilities:

  • Potenza installata : 10KW/16A – 400 V 3P + 1N
  • Potenza assorbita : 6 KW
  • Chiller raffreddamento stampi a bordo macchina

La linea di saldatura automatica è idonea e programmabile per usare films in PP attualmente. Altri films possono essere provati ed inseriti nelle ricette di saldatura:

  • Renolit Nederland B.V.
  • Sealed Air – USA
  • Polycine GMBH Germania

Film in Polyolefine conformi alle norme in classe VI della Farmacopea EU e/o USP per contenitori primari di soluzioni iniettabili da sterilizzare a caldo dopo riempimento e chiusura delle sacche.

  • Spessore films da 0,19 a 0,25 mm
  • Bobine da 700 mt film doppio avvolgimento
  • Tubetti 6,2×8,2 mm

La macchina sarà di tipo “energy saver” 80% elettrica / 20% pneumatica.
Tipo di costruzione:

  • Struttura in acciaio inox e alluminio anodizzato
  • Materiali in contatto con il prodotto in acciaio AISI 304
  • Materiali in contatto con parte interna delle sacche AISI 316
  • Presse realizzate in lega di alluminio trattate

La linea descritta è conforme alle norme CE e alle seguenti norme di sicurezza:

  • EC – Machinery Directive 2006/42/EC Appendix I
  • EC – EMC Directive 2004/108/EC

La linea è conforme ai seguenti standards: EN ISO 12100-1: 2003, EN ISO 12100-2: 2003, DIN EN 60204-1; VDE 0113-1: 2007

Descrizione

Spazio occupato per l’installazione:
La superficie occupata della macchina è circa 8,00 x 2,00 x 2,20 H.
Considerando lo spazio di lavoro, la dimensione consigliata per il locale è di 10,00 x 4,00 x 3 mt.
La lunghezza della linea prevede degli spazi liberi per eventuale attrezzatura, stampante o trattamento film, la lunghezza della macchina potrebbe variare di 50-100 cm massimo.

Spedizione macchina:
La macchina è disegnata per essere spedita in 2 parti facilmente movimentabili con muletto. Per facilitare installazione le due parti della macchina sono collegate elettricamente mediante morsetti rapidi.

Dimensione
Realize
Codice sacca
N.° Tubi
Tubo primario
Tube secondario
Lunghezza (mm)
Larghezza (mm)
100ml
Yes
MEA0100A1
1
6,0 x 8,2
No
120
115
100ml
Yes
MEA0100D1
2
6,6 x 8,7
6,0 x 8,2
120
115
250ml
Yes
MEA0250A1
1
6,0 x 8,2
No
150
115
250ml
Yes
MEA0250D1
2
6,6 x 8,7
6,0 x 8,2
150
115
500ml
Yes
MEA0500A1
1
6,0 x 8,2
No
250
115
500ml
Yes
MEA0500D1
2
6,6 x 8,7
6,0 x 8,2
250
115
